آیا سایه‌اندازی همیشه باعث نقاط داغ می‌شود؟ توضیح بایاس معکوس

پاسخ سریع: سایه‌اندازی خطر نقطه داغ را افزایش می‌دهد، اما سایه‌اندازی به‌تنهایی نقطه داغ ایجاد نمی‌کند. سه چیز نتیجه را تعیین می‌کند: جریانی که شاخه سری از سلول سایه‌دار عبور می‌دهد، رفتار ولتاژ-جریان معکوس سلول، و اینکه آیا دیود بای‌پس در حال هدایت است. وقتی جریان شاخه از آنچه سلول سایه‌دار می‌تواند تولید کند فراتر رود، آن سلول به بایاس معکوس رانده می‌شود و به‌جای تحویل توان، شروع به جذب آن می‌کند، و همین دمای آن را بالا می‌برد. چون جریان شاخه به نقطه کار بستگی دارد، همان سایه می‌تواند در مدار باز بی‌ضرر و در اتصال کوتاه شدید باشد.

بیشتر توضیحات در «سایه نقطه داغ ایجاد می‌کند» متوقف می‌شوند. پرسش مفید این است که کدام سایه، در کدام نقطه کار، روی کدام سلول.

نقطه داغ به‌صورت عدم تطابق جریان آغاز می‌شود

سلول‌های داخل یک ماژول در شاخه‌های سری متصل می‌شوند و جریان در یک شاخه سری برای همه عناصر آن یکسان است. تحت تابش یکنواخت، سلول‌ها رفتار ولتاژ-جریان مشابهی دارند، بنابراین شاخه روی نقطه کاری قرار می‌گیرد که همه آن‌ها سهم دارند.

سایه‌اندازی توانایی یک سلول برای تولید جریان را تغییر می‌دهد. اگر جریان شاخه از آنچه آن سلول در تابش کاهش‌یافته‌اش می‌تواند تأمین کند فراتر رود، سلول دیگر نمی‌تواند همراهی کند و شاخه آن را به بایاس معکوس می‌راند. عدم تطابق، نه خود سایه، نقطه شروع است.

ماژول‌های مدرن یک زنجیره سری ساده نیستند: سلول‌های نیم‌برش، سلول‌های چندبرش و زیررشته‌های موازی باعث می‌شوند تعداد فیزیکی سلول‌ها و شاخه الکتریکی یکسان نباشند. هر اظهارنظری درباره جریان شاخه به یک شاخه سری مربوط می‌شود و مدار واقعی ماژول باید پیش از نتیجه‌گیری درباره یک محصول خاص بررسی شود.

بایاس معکوس: از مولد به بار

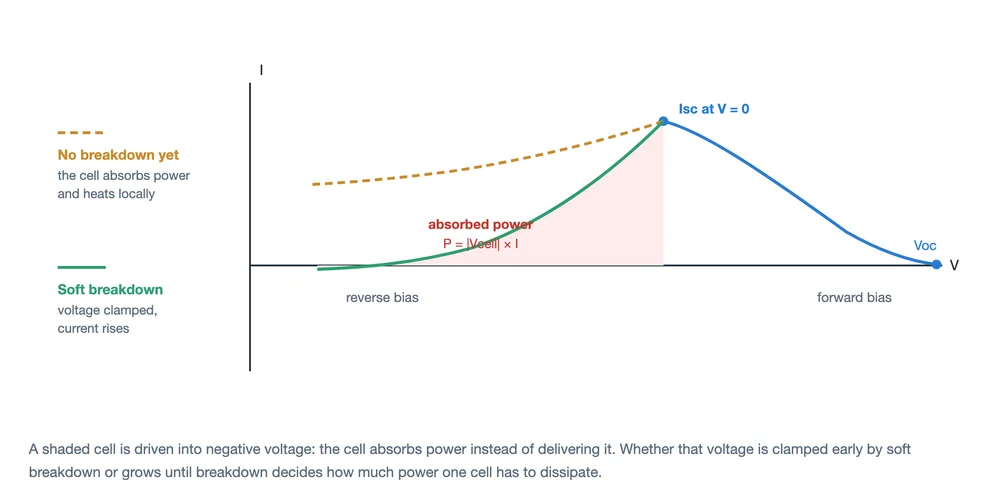

در بایاس معکوس، قطبیت ولتاژ روی سلول سایه‌دار نسبت به عملکرد عادی برعکس می‌شود. با در نظر گرفتن جهت عادی تولید به‌عنوان مثبت، ولتاژ سلول منفی می‌شود در حالی که جریان شاخه مثبت می‌ماند، بنابراین توانی که سلول جذب می‌کند برابر است با:

P_absorbed = |V_سلول| × I

آن توان به گرما در داخل سلول تبدیل می‌شود. اینکه به نقطه داغ تبدیل شود بستگی به محل تلف شدن و مدت آن دارد: یک نقطه متمرکز روی یک سلول دمای محلی را بسیار بیشتر از همان وات توزیع‌شده روی یک سطح بالا می‌برد، و بسته‌بندی و مسیر خنک‌سازی تعیین می‌کنند که گرما با چه سرعتی خارج شود.

مشخصه معکوس تعیین می‌کند چقدر داغ شود

سلول‌ها پس از بایاس معکوس همه یکسان رفتار نمی‌کنند. دو الگو اهمیت دارند:

• بایاس معکوس بدون شکست. سلول توان جذب می‌کند و گرم می‌شود، و ولتاژی که به آن می‌رسد به‌طور مشترک توسط مشخصه معکوس آن، رفتار مستقیم سلول‌های باقی‌مانده و نقطه کار خارجی رشته تعیین می‌شود.
• شکست یا تجمع جریان. وقتی ولتاژ معکوس به ناحیه شکست می‌رسد، ولتاژ در محدوده باریکی محدود می‌شود در حالی که جریان به‌سرعت افزایش می‌یابد. اگر آن جریان در یک نقص یا ناحیه کوچک متمرکز شود، چگالی توان محلی بالا می‌رود و خطر نقطه داغ نیز افزایش می‌یابد.

به همین دلیل معماری سلول دمای نقطه داغ را تغییر می‌دهد. سلول‌های پشت‌تماسی با مشخصه شکست معکوس نرم در ولتاژ معکوس پایین‌تری شروع به هدایت می‌کنند، بنابراین ولتاژی که سلول باید تحمل کند زودتر محدود می‌شود و ماژول تحت سایه جزئی خنک‌تر کار می‌کند — همان مکانیزمی که پشت تحمل سایه‌اندازی سلول‌های خورشیدی BC. این مقایسه فقط در شرایط آزمون یکسان معتبر است؛ ادعای کلی نیست که یک معماری هرگز نقطه داغ ندارد.

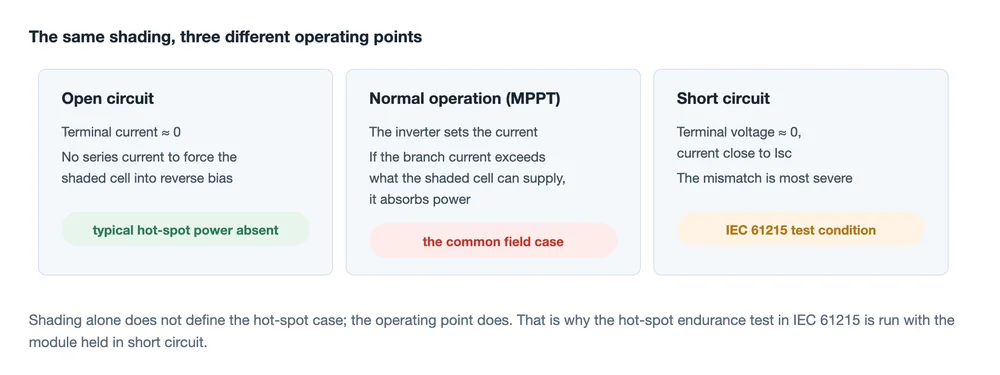

مدار باز، MPPT و اتصال کوتاه موارد یکسانی نیستند

جریان شاخه‌ای که سلول را به بایاس معکوس می‌راند عدد ثابتی نیست؛ به نحوه کارکرد ماژول بستگی دارد.

مدار باز. جریان ترمینال نزدیک به صفر است، بنابراین جریان سری برای راندن سلول سایه‌دار به بایاس معکوس وجود ندارد و توان کلاسیک نقطه داغ غایب است. این ماژول را در برابر گرمایش موضعی ناشی از نقص‌های دیگر یا شرایط غیرعادی مصون نمی‌کند.

عملکرد عادی. متصل به بار یا ردیابی‌شده در توان حداکثر، جریان توسط مشخصه I-V ماژول همراه با سایر ماژول‌های سری، استراتژی کنترل اینورتر و الگوی سایه‌اندازی تعیین می‌شود. اگر آن جریان از آنچه سلول سایه‌دار می‌تواند تأمین کند فراتر رود، بایاس معکوس می‌شود و توان جذب می‌کند. این همان حالتی است که در میدان اهمیت دارد، زیرا ماژول‌ها عمر خود را در آن می‌گذرانند.

اتصال کوتاه. ولتاژ ترمینال حدود صفر و جریان نزدیک به جریان اتصال کوتاه است. در یک زنجیره سری ساده‌شده، ولتاژهای سلول‌ها به ولتاژ ترمینال جمع می‌شوند، بنابراین ولتاژهای مثبت سلول‌های سالم می‌توانند با ولتاژ منفی سلول سایه‌دار خنثی شوند — حالت عدم تطابق در شدیدترین وضعیت خود است. ماژول‌های واقعی همچنین شامل دیودهای بای‌پس، زیررشته‌های موازی و اتصال‌دهی پیچیده هستند، بنابراین رابطه ساده‌شده را نمی‌توان کورکورانه اعمال کرد. با این حال، اتصال کوتاه یکی از شرایط ارزیابی‌شده برای تحمل نقطه داغ است، و به همین دلیل آزمون نقطه داغ در IEC 61215 با ماژول در اتصال کوتاه انجام می‌شود.

دیود بای‌پس چه می‌کند و چه نمی‌کند

ماژول‌های سیلیکون کریستالی معمولاً یک دیود بای‌پس را روی هر زیررشته سلول‌ها قرار می‌دهند. وقتی ولتاژ معکوس روی یک زیررشته سایه‌دار به شرط هدایت برسد، دیود می‌تواند هدایت کند، مسیری دور آن زیررشته فراهم کند و ولتاژ معکوسی را که باید تحمل کند محدود نماید.

دو محدودیت از آن طراحی ناشی می‌شود. یک دیود بای‌پس از یک زیررشته محافظت می‌کند، نه از هر سلول منفرد، بنابراین سلول‌های داخل یک زیررشته نیمه‌سایه‌افتاده هنوز می‌توانند ولتاژ و جریان معکوس را تجربه کنند. و هدایت دیود برای هر الگوی سایه‌اندازی تضمین نمی‌شود: به ولتاژ زیررشته، شکل سایه و چیدمان مدار بستگی دارد. دیود بای‌پس یک اقدام کاهش‌دهنده است، نه دلیلی برای بی‌اهمیت تلقی کردن سایه‌اندازی و نقص‌های سلول.

چرا سایه‌اندازی سنگین‌تر همیشه داغ‌تر نیست

سایه‌اندازی سنگین‌تر جریان تولیدی سلول سایه‌افتاده را کاهش می‌دهد و عدم تطابق را محتمل‌تر می‌کند، اما همچنین جریان شاخه، ولتاژ معکوس، وضعیت دیود و نحوه توزیع گرما را تغییر می‌دهد. بنابراین رابطه بین نسبت سایه‌اندازی و دما یکنوا نیست: یک سایه جزئی با شکل خاص می‌تواند توزیع توان محلی نامطلوب‌تری نسبت به سایه کامل روی همان سلول ایجاد کند.

پیامد عملی: قضاوت درباره ریسک تنها بر اساس ناحیه سایه‌افتاده غیرقابل اعتماد است. آنچه اهمیت دارد این است که سایه نسبت به مرزهای سلول و زیررشته کجا می‌افتد و چه مدت آنجا می‌ماند.

جایی که ریسک نقطه داغ پیش از ارسال ماژول تعیین می‌شود

از آنجا که مکانیزم الکتریکی است، بخش بزرگی از رفتار نقطه داغ در حین تولید تثبیت می‌شود نه در حین بهره‌برداری. سه مرحله فرآیند بیشترین اهمیت را دارند:

• مرتب‌سازی و تطبیق سلول‌ها. سلول‌هایی با جریان واگرا در نقطه کار، پیش از هر سایه‌اندازی عدم تطابق درون ماژول ایجاد می‌کنند. دسته‌بندی جریان این پراکندگی را باریک می‌کند.
• تشخیص نقص. ترک‌ها، نقص‌های لحیم‌کاری و نواحی شنت‌شده جریان معکوس را متمرکز می‌کنند و به نقطه‌ای تبدیل می‌شوند که گرما در آن موضعی می‌شود. بازرسی درون‌خطی بازرسی EL و مشخصه‌یابی الکتریکی روش‌هایی هستند که آن نقص‌ها پیش از کپسوله‌سازی حذف می‌شوند.
• تأیید دیود و مدار. قرارگیری دیود بای‌پس و بررسی الکتریکی آن تعیین می‌کند که یک زیررشته در میدان چقدر ولتاژ معکوس باید تحمل کند.

در سمت بهره‌برداری، اهرم‌های عملی کمتر اما واقعی هستند: کاهش سایه‌اندازی محلی بلندمدت ناشی از شاخه‌ها، ساختمان‌ها، فضولات پرندگان و گرد و غبار؛ تمیزکاری و بازرسی طبق برنامه‌ای که مستندات ماژول و سیستم تعیین می‌کند، بدون بالا رفتن از اجزای برقدار یا لمس آن‌ها؛ و تلقی کردن تولید غیرعادی یا گرمای محلی قابل مشاهده، تغییر رنگ یا آسیب شیشه به عنوان موردی برای پرسنل تعمیرات واجد صلاحیت. بازرسی مادون قرمز به یافتن مشکل کمک می‌کند، اما قرائت باید همراه با تابش، دمای محیط، وضعیت بار و ساختار ماژول تفسیر شود.

سوالات متداول

آیا سایه‌اندازی همیشه باعث نقطه داغ می‌شود؟

خیر. سایه‌اندازی فقط شرایط نقطه داغ را ایجاد می‌کند. اینکه سلول سایه‌افتاده واقعاً بایاس معکوس شود و چقدر داغ شود به جریان شاخه، مشخصه معکوس سلول و وضعیت دیود بای‌پس بستگی دارد.

آیا دیودهای بای‌پس به طور کامل از نقاط داغ جلوگیری می‌کنند؟

خیر. آن‌ها از زیررشته‌ها محافظت می‌کنند نه از سلول‌های منفرد، و تنها زمانی عمل می‌کنند که ولتاژ زیررشته به شرط هدایت برسد. آن‌ها شدت و ریسک را کاهش می‌دهند؛ نیاز به کنترل سایه‌اندازی و نقص‌های سلول را برطرف نمی‌کنند.

چرا آزمون نقطه داغ IEC 61215 در حالت اتصال کوتاه اجرا می‌شود؟

زیرا اتصال کوتاه وضعیتی است که در آن عدم تطابق بین یک سلول سایه‌افتاده و بقیه رشته شدیدترین حالت را دارد. آزمون در آن حالت بدترین شرایط را بررسی می‌کند نه یک نقطه کار بی‌خطر.

آیا یک ماژول می‌تواند سال‌ها با سایه‌اندازی کار کند و هرگز نقطه داغ نشان ندهد؟

بله. سایه‌اندازی کم‌تابش، پراکنده یا متناوب اغلب هرگز عدم تطابق کافی برای ایجاد نقطه آسیب‌زا ایجاد نمی‌کند. ریسک با سایه‌های محلی بلندمدت که داخل یک زیررشته می‌افتند و آنجا می‌مانند افزایش می‌یابد.

آیا نقطه داغ همیشه به صورت لکه سوخته قابل مشاهده است؟

در مراحل اولیه نه. اختلاف دما می‌تواند بدون آسیب قابل مشاهده وجود داشته باشد، به همین دلیل بازرسی مادون قرمز در کنار بازرسی چشمی استفاده می‌شود و قرائت باید در برابر شرایط تابش و بار تفسیر شود.

آیا فناوری سلول شدت نقطه داغ را تغییر می‌دهد؟

می‌تواند. رفتار شکست معکوس سلول تعیین می‌کند که ولتاژ معکوس چقدر زود محدود می‌شود، بنابراین معماری‌هایی با مشخصه معکوس نرم تمایل دارند در سایه جزئی خنک‌تر کار کنند. مقایسه باید تحت شرایط آزمون یکسان انجام شود.

نتیجه‌گیری نهایی

نقطه داغ پیش از آنکه یک رویداد حرارتی باشد، یک رویداد الکتریکی است، به همین دلیل پاسخ به «آیا این سایه باعث آن می‌شود» هرگز فقط بر اساس سایه بله یا خیر نیست. ابتدا عدم تطابق را برطرف کنید: سلول‌ها را تطبیق دهید، نقص‌ها را حذف کنید، دیودها را تأیید کنید و سایه‌اندازی محلی بلندمدت را از آرایه دور نگه دارید. وقتی ماژولی را برای یک سایت سایه‌دار ارزیابی می‌کنید، مشخصه معکوس و نتیجه تحمل نقطه داغ را بخواهید نه یک رقم دمای تبلیغاتی.
