تست گرمای مرطوب DH1000: حالت‌های خرابی و مکانیزم‌ها
فهرست مطالب
پاسخ سریع: DH1000 آزمون گرمای مرطوب تعریف‌شده در IEC 61215-2 MQT13 است: ۱٬۰۰۰ ساعت پیوسته در ۸۵ °C ± ۲ °C و ۸۵ % RH ± ۵ %، با ماژول نگه‌داشته‌شده در مدار باز. فقط در صورتی قبول می‌شود که ظاهر عاری از عیوب شدید بماند، آزمون‌های عایق‌بندی و نشتی مرطوب قبول شوند، و افت توان در محدوده ۵ % باقی بماند. آنچه واقعاً مورد حمله قرار می‌دهد مسیر رطوبت به داخل ماژول است: ماده کپسوله‌کننده و فصل مشترک‌های آن، درزگیر لبه، فلزدهی و پسیواسیون سلول، و پشت‌ورق ماژول‌های تک‌شیشه‌ای. امضای الکتریکی مشخصه، افت ضریب پرشدگی همراه با افزایش مقاومت سری است، در حالی که Isc تقریباً تغییری نمی‌کند.
خواندن نتیجه DH1000 درباره نمره قبولی نیست. درباره این است که کدام لایه اول شکست خورد، و آیا فرآیندی که آن را ساخته می‌تواند حفظ شود.
شرایط، و آن یکی که معمولاً نادیده گرفته می‌شود
دما، رطوبت و مدت زمان سه عددی هستند که همه نقل می‌کنند. پارامتر چهارم آن است که نحوه تفسیر آزمون را تغییر می‌دهد: ماژول در مدار باز قرار دارد. جریانی جاری نمی‌شود و بایاس خارجی اعمال نمی‌شود، بنابراین شکست باید از محیطی که بر مواد اثر می‌گذارد ناشی شود نه از مکانیزمی که الکتریکی رانده می‌شود.
این همان چیزی است که DH1000 را از آزمون PID جدا می‌کند، جایی که ولتاژ به‌طور عمدی برای راندن مهاجرت یون اعمال می‌شود. اگر ماژولی در گرمای مرطوب شکست بخورد، بنابراین اولین سؤال یک سؤال مواد است: رطوبت از کجا وارد شد، و در مسیر چه چیزی را حل کرد.
شرایط تغییر نکرد — نوار قبولی تغییر کرد
شرایط فیزیکی DH1000 حدود دو دهه پایدار بوده است، و بازنگری ۲۰۲۱ IEC 61215 هنوز از آنها استفاده می‌کند. آنچه تغییر کرده این است که بازار چه چیزی را به‌عنوان شواهد می‌پذیرد:
- مدت زمان تمدیدشده. خریداران و آزمایشگاه‌های شخص ثالث به‌طور فزاینده مواجهه دو یا سه‌برابر — DH2000 یا DH3000 — را مشخص می‌کنند تا رده‌های قابلیت اطمینان را جدا کنند، زیرا قبولی ساده DH1000 پس از رایج شدن ساختارهای شیشه-شیشه دیگر بین تأمین‌کنندگان تثبیت‌شده تمایز قائل نمی‌شد.
- حساسیت فناوری. همان آزمون برای برخی نسل‌های سلول سخت‌تر از بقیه است. سلول‌های نوع N به رطوبت و محیط‌های اسید ضعیف حساس‌تر هستند، بنابراین نتایج گرمای مرطوبی که برای ماژول‌های نوع P راحت بود به یک محدودیت واقعی تولید تبدیل شده است.
- آزمون توالی. یک آزمون واحد نمی‌تواند عمر میدانی را نمایندگی کند، بنابراین مشخصات اکنون اغلب توالی‌هایی مانند چرخه حرارتی و سپس گرمای مرطوب، PID به‌علاوه گرمای مرطوب، یا گرمای مرطوب به‌علاوه بار مکانیکی را الزامی می‌کنند.
آنچه DH1000 واقعاً تحت تنش قرار می‌دهد
| لایه یا فصل مشترک | آنچه مواجهه آزمون می‌کند | نقطه ضعف معمول |
|---|---|---|
| فیلم کپسوله‌کننده | مقاومت هیدرولیز و پایداری شیمیایی تحت گرما و رطوبت | هیدرولیز EVA به اسید استیک؛ POE و EPE پایدارترند اما گران‌تر |
| فصل مشترک‌های پیوندی | چسبندگی بین شیشه، کپسوله‌کننده، سلول و پشت‌ورق | رطوبت پیوندهای شیمیایی که پشته را کنار هم نگه می‌دارد می‌شکند |
| درزگیر لبه | انتقال بخار آب از طریق سیلیکون، نوار یا بوتیل، و چسبندگی آن به قاب و شیشه | نفوذ از لبه، که دلیل شروع اغلب شکست‌ها از محیط است |
| فلزدهی سلول | مقاومت خوردگی الکتروشیمیایی خمیرهای جلو و عقب | خمیر نقره-آلومینیوم، جایی که دو فلز یک جفت گالوانیکی تشکیل می‌دهند |
| لایه‌های پسیواسیون | پایداری SiNx و Al₂O₃، و حفظ هیدروژنی که حمل می‌کنند | هیدرولیز و هیدروژن‌زدایی، که عیوب فصل مشترک را دوباره باز می‌کنند |
| پشت‌ورق (تک‌شیشه) | سد و مقاومت جوی اولین دفاع رطوبتی | زرد شدن، ترد شدن و ترک خوردن که رطوبت را عبور می‌دهد |
امضای الکتریکی
گرمای مرطوب کل منحنی I-V را به‌طور یکنواخت کوچک نمی‌کند. شکل تغییر می‌کند، و به ترتیبی قابل تشخیص تغییر می‌کند: مقاومت سری افزایش می‌یابد، ضریب پرشدگی افت می‌کند، مقاومت شنت کاهش می‌یابد، Isc بسیار کم تغییر می‌کند، و Voc فقط کمی جابه‌جا می‌شود مگر اینکه پسیواسیون آسیب دیده باشد. افت توان عدد قراردادی است، اما ضریب پرشدگی و مقاومت سری تشخیصی هستند — آنها به شما می‌گویند افت مقاومتی و مرتبط با تماس است نه نوری.

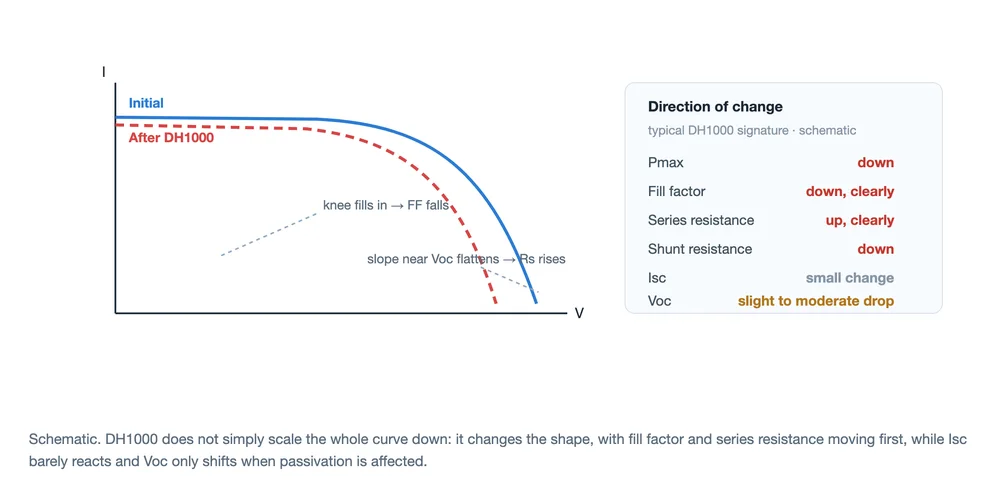

این همان جفت پارامتری است که پایش ضریب پرشدگی در کف کارگاه از آن برای گرفتن عیوب تولید قبل از ساخته شدن در ماژول استفاده می‌کند. نتیجه DH1000 که FF و Rs را جابه‌جا می‌کند همان داستان یک رانش فرآیند را می‌گوید: یک مشکل تماس یا فصل مشترک، نه یک مشکل سایه‌اندازی یا نوری. میزان جابه‌جایی اعداد به لیست مواد و پنجره فرآیند بستگی دارد، بنابراین مقادیر مطلق یک ماژول نمی‌تواند به طراحی دیگر منتقل شود. منحنی شماتیک I-V که پر شدن زانو پس از DH1000 با افزایش مقاومت سری را نشان می‌دهد، همراه با جهت تغییر برای توان، ضریب پرشدگی، مقاومت‌ها، Isc و Voc امضای الکتریکی DH1000 روی منحنی I-V
لبه‌های تیره.
رطوبت از محیط وارد می‌شود، بنابراین حلقه بیرونی سلول‌ها اول تیره می‌شود. حاشیه تیره در EL اثر انگشت یک مسیر درزگیر لبه یا کپسوله‌کننده است.
- تیره شدن و شکستن انگشتان. انگشتان جلو تیره می‌شوند و می‌توانند پس از پیشرفت خوردگی تماس به‌طور فیزیکی بشکنند. این همتای بصری مقاومت سری در حال افزایش است.
- تغییرات قابل مشاهده در موارد شدید. Front fingers go dark and can break physically once contact corrosion has progressed. This is the visual counterpart of the rising series resistance.
- Visible changes in severe cases. تغییر رنگ ناشی از خوردگی روی شینه‌ها و انگشتی‌ها، لایه‌لایه‌شدگی یا حباب در سطح مشترک کپسولانت، و زردشدگی یا تردشدگی پشت‌ورق در ماژول‌های تک‌شیشه‌ای.
از آنجا که خوانش مقایسه‌ای است، تنظیمات بازرسی به همان اندازه تصویر اهمیت دارد: یک پیکربندی EL درون‌خطی یا خارج‌خطی با نوردهی و بهره تکرارپذیر چیزی است که مقایسه قبل و بعد را قابل دفاع می‌کند.

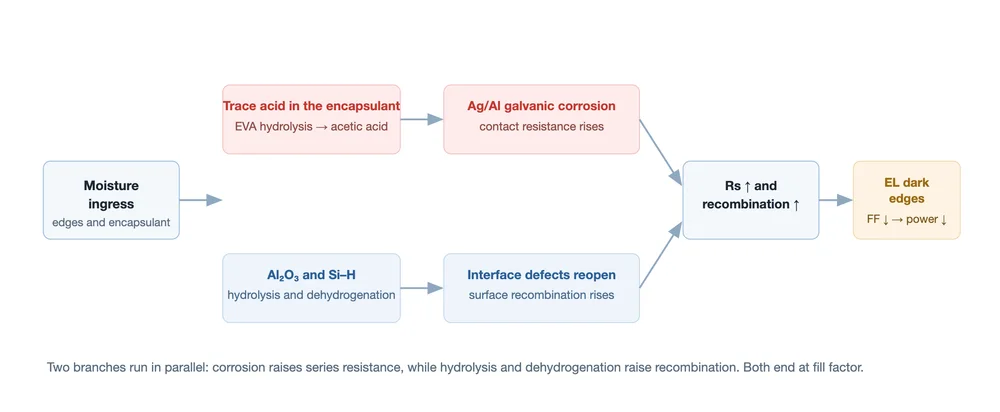

زنجیره مکانیزم
وقتی توالی را کنار هم بگذارید، به‌صورت یک زنجیره با دو شاخه موازی خوانده می‌شود:
نفوذ رطوبت → اسید جزئی در کپسولانت → خوردگی گالوانیکی خمیر جلویی → افزایش مقاومت تماسی, و به‌صورت موازی نفوذ رطوبت → هیدرولیز Al₂O₃ و از دست رفتن هیدروژن → بازشدن مجدد نقص‌های سطح مشترک → افزایش بازترکیب. هر دو شاخه روی ضریب پرشدگی همگرا می‌شوند و به افت توان ختم می‌شوند، و هر دو در EL به‌صورت لبه‌های تیره یا سلول‌های تیره دیده می‌شوند.
دو تقویت‌کننده درون این زنجیره قرار دارند. آلودگی یونی — سدیم از شیشه، کلسیم، کلرید و گوگرد از جابه‌جایی، باقی‌مانده فلاکس از مونتاژ — یک الکترولیت تشکیل می‌دهد که خوردگی را تسریع می‌کند. و شیمی کپسولانت شاخه اول را تغذیه می‌کند: وقتی EVA هیدرولیز می‌شود اسید استیک تولید می‌کند، که به سطوح مشترک تماس فلزی و پوشش ضدبازتاب روی شیشه حمله می‌کند.
چرا سلول‌های نوع N بیشتر آن را حس می‌کنند
روی امیتر نفوذی بور، فلزشدگی جلویی معمولاً یک خمیر نقره-آلومینیوم است: آلومینیوم اضافه می‌شود تا تماس اهمی خوبی از میان پشته پسیواسیون به دست آید. نقره و آلومینیوم از نظر پتانسیل الکتروشیمیایی فاصله زیادی دارند، بنابراین وقتی رطوبت و اسید به آن سطح مشترک برسند، این جفت یک باتری موضعی تشکیل می‌دهد و سمت آلومینیوم مصرف می‌شود. به همین دلیل است که آسیب به‌جای پخش‌شدن یکنواخت، در تماس متمرکز می‌شود.
پسیواسیون جلویی دومین نقطه در معرض است. اکسید آلومینیوم به‌عنوان لایه پسیواسیون مؤثر و نسبت به رطوبت حساس است؛ وقتی هیدرولیز می‌شود و هیدروژن ذخیره‌شده در پیوندهای سیلیکون-هیدروژن از دست می‌رود، پیوندهای آویزان که پسیو می‌کرد بازمی‌گردند و بازترکیب سطحی افزایش می‌یابد. هیچ‌کدام از این اثرها در بازرسی چشمی در حد علامت قبولی دیده نمی‌شود، به همین دلیل امضای الکتریکی و تصویر EL با هم خوانده می‌شوند.
کجا خط می‌تواند نتیجه را تغییر دهد
نتیجه گرمای مرطوب مدت‌ها پیش از بسته‌شدن درب اتاقک تعیین می‌شود. چهار تصمیم غالب هستند:
- شیمی کپسولانت. انتخاب بین EVA و یک فیلم بر پایه پلی‌اولفین مانند POE یا EPE هزینه را در برابر مقاومت به هیدرولیز مبادله می‌کند. مقایسه فیلم کپسوله‌کننده مشخص می‌کند هر کدام کجا مناسب‌اند و استحکام پوست‌کندن آنها برای سطوح مشترک پیوندی چه معنایی دارد.
- پنجره فرآیند لمینیشن. مرحله خلأ، پروفایل دما و زمان تعیین می‌کنند که کپسولانت چقدر کامل اتصال عرضی می‌یابد و سطوح مشترک چقدر خوب پیوند می‌خورند. پنجره‌ای که روی یک فیلم راحت است به‌طور خودکار برای فیلم دیگر مناسب نیست، همان‌طور که کار روی رفتار پمپ خلأ و پنجره EVA نشان می‌دهد.
- کنترل باقی‌مانده و پاکیزگی. باقی‌مانده فلاکس و آلودگی جابه‌جایی به الکترولیت درون اتاقک تبدیل می‌شوند. کنترل در ایستگاه‌های رشته‌کشی و باس‌بندی ارزان‌تر از تغییر اصلاحی BOM در آینده است.
- پشت‌ورق و مواد لبه. در ماژول‌های تک‌شیشه‌ای پشتیبان اولین سد است و درزگیر لبه آخرین سد. هر دو برای عبور بخار آب مشخص می‌شوند نه برای ظاهر.
اگر یک طراحی در گرمای مرطوب شکست بخورد، تغییر شرایط اتاقک یکی از گزینه‌ها نیست. گزینه‌ها مواد، سطح مشترک و فرآیند هستند — و آزمون توالی که خرابی میدانی را بازتولید می‌کند، شواهدی است که نشان می‌دهد تغییر مؤثر بوده است. مجموعه گسترده‌تر آزمون‌های سطح ماژول و سلول در آزمون‌های قابلیت اطمینان ماژول PV.
سوالات متداول
DH1000 دقیقاً چیست؟
یک قرارگیری در گرمای مرطوب به مدت ۱٬۰۰۰ ساعت پیوسته در ۸۵ °C و ۸۵ % رطوبت نسبی، تعریف‌شده در IEC 61215-2 MQT13، با ماژول در مدار باز. این یک آزمون صلاحیت است، نه پیش‌بینی عمر.
چرا ماژول در مدار باز آزمون می‌شود؟
تا مواد آزمون شوند نه یک اثر الکتریکی القایی. با اعمال‌نشدن بایاس، خرابی باید از رطوبت و گرما ناشی شود که بر کپسولانت، سطوح مشترک و فلزشدگی اثر می‌گذارند.
در نتیجه گرمای مرطوب ابتدا چه چیزی خراب می‌شود؟
در بیشتر موارد محیط. رطوبت مسیر لبه را می‌گیرد، بنابراین EL لبه‌های تیره را پیش از تغییر مرکز ماژول نشان می‌دهد، و امضای الکتریکی افزایش مقاومت سری را همزمان با شروع خوردگی تماس نشان می‌دهد.
آیا DH1000 همان آزمون PID است؟
خیر. آزمون PID عمداً ولتاژی اعمال می‌کند تا مهاجرت یون را برانگیزد؛ DH1000 هیچ بایاسی اعمال نمی‌کند و تخریب ناشی از رطوبت را می‌آزماید. آنها اغلب به‌صورت یک توالی اجرا می‌شوند، به همین دلیل این دو در مشخصات فنی مکرراً اشتباه گرفته می‌شوند.
چرا خریداران DH2000 یا DH3000 می‌خواهند؟
زیرا قبولی در DH1000 دیگر بین تأمین‌کنندگان تثبیت‌شده تمایز ایجاد نمی‌کند. دو یا سه برابر کردن قرارگیری، رده‌های قابلیت اطمینان را جدا می‌کند، به‌ویژه برای ماژول‌های شیشه-شیشه که آزمون استاندارد دیگر گلوگاه نیست.
آیا نتایج گرمای مرطوب را می‌توان درون‌سازمانی بررسی کرد؟
جنبه‌های الکتریکی و EL را می‌توان: اندازه‌گیری IV، پیگیری ضریب پرشدگی و بازرسی الکترولومینسانس یک سابقه قابل مقایسه قبل و بعد می‌دهند. خود قرارگیری در اتاقک معمولاً توسط یک آزمایشگاه واجد صلاحیت انجام می‌شود، و توالی به همان اندازه آزمون واحد اهمیت دارد.
نتیجه‌گیری نهایی
DH1000 یک آزمون مواد با خوانش الکتریکی است: رطوبت ضعیف‌ترین سطح مشترک را پیدا می‌کند و دستگاه اندازه‌گیری به شما می‌گوید کجا رفته است. یک نتیجه را بر اساس اینکه کدام لایه اول حرکت کرده قضاوت کنید — ضریب پرشدگی و مقاومت سری برای مسیر تماس، Voc و EL برای مسیر پسیواسیون — نه بر اساس اینکه ماژول پنج درصد را رد کرده یا نه. اگر برای یک سایت مرطوب مشخصات می‌دهید، نتیجه توالی و تصاویر EL را بخواهید، نه فقط گواهی قبولی.
